大倾角挡边带式输送机
  一、概述
    大倾角挡边式带式输送机又称波状挡边带式输送机(以下简称“挡边机”)具有通用带式输送机结构简单、运行可靠、维修方便等特点,且有可大倾角输送、结构紧凑、占地少等优点,因而是大倾角(甚至垂直)输送的理想设备。世界各国已生产了几万台挡边机,广泛应用于煤炭、冶金、建材、粮食、化工、电力等部门。我国从80年代初开始生产挡边机,至今已生产了2000余台。近年来,挡边机逐渐向大提升高度(最高已达203m)、大输送能力(最大已达6000t/h)方向发展,在井下采矿工程、露天采矿、大型自卸船等方面都有所采用。

    挡边机结构的最大特点是用波状挡边输送带(以下简称“挡边带”)来取代普通输送带。至于它的工作原理和结构组成,则与通用带式输送机相同。因此,像传动滚筒、改向滚筒、托辊、拉紧装置、驱动装置、中间机架、中间支腿、尾架、卸料漏斗、头部护罩、空段清扫器、保护装置等部件,都可以与通用带式输送机的相应部件通用。

    挡边机的主要优点如下:
    (1)许用的输送倾角大,最大可达90°,是大倾角输送和垂直提升的理想设备。因而可以节约占地面积,节省设备投资和土建费用,取得良好的综合经济效益。例如,某用户欲将煤炭提升到20m高的料仓顶,如采用通用带式输送机,其许用输送倾角16°,则机长需72.6m(水平机长69.8m);如采用挡边机以45°倾角输送,则机长仅需28.3m(水平机长20m);而如果采用垂直输送的挡边机,那么,水平机长可以控制在6m以内。
    (2)结构简单。如前所述,各主要部件均可与通用带式输送机通用,给使用、维修带来方便。
    (3)运行可靠。没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎与通用带式输送机相等。
    (4)运行平稳、噪声小。
    (5)由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力,因而能耗小。例如,在鲁南化肥厂使用的两台提升高度各为19.28m、输送能力各为25t/h的输送碎煤的垂直挡边机,其每台的装机功率仅4KW,而被它们所取代的四台原用埋刮板输送机的总装机功率为44KW。
    (6)垂直挡边机还可以在机头和机尾设置任意长度的水平输送段,便于和其他设备衔接。

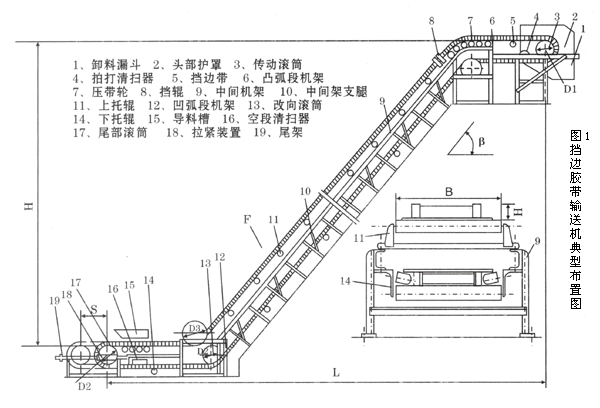

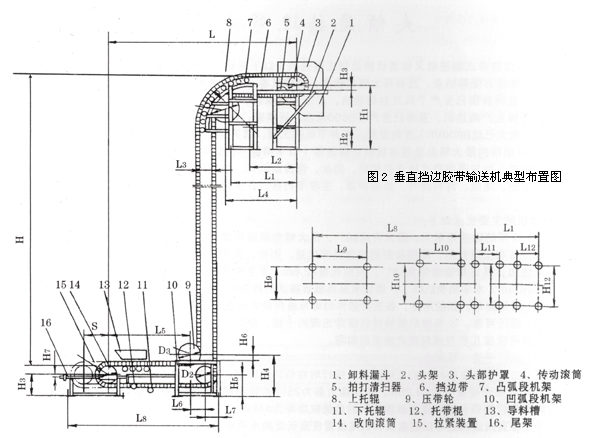

二、结构特点

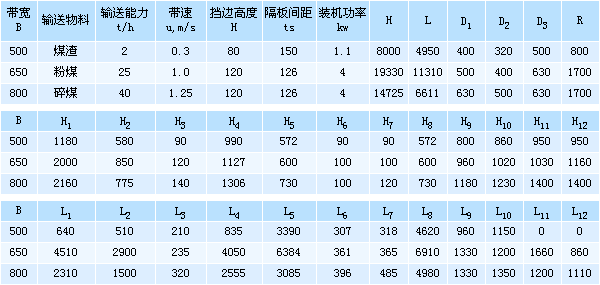

表1 垂直挡边机实例



    不同带宽、挡边高、倾角的许用最大粒度αmax和最大带速νmax


带速为1m/s时各种参数下的输送能力Qν
