产品展示 您当前所在的位置:网站首页>> 产品展示
TH、GTH、GTD型斗式提升机

本提升机为混合或重力式卸料,掏取式装料,适用于输送堆积比重不大于1.5吨/米3的粉状、粒状、小块状的物料,如煤、水泥、化肥、砂、粮食等,物料温度不超过250℃。其具有体积小、重量轻、寿命长、效益高、噪音低、全密封设计等特点。

TH型斗式提升机的主要尺寸






    GTD、GTH型高效斗式提升机
    GTH、GTD型高效斗式提升机是引进先进技术制造的产品。其特点是输送量大、提升高度高、能耗较低、使用可靠、规格齐全。并配有料位指示器,皮带防偏报警器和速度监测器等装置。
    GTH型为环链式,适于提升250℃以下的粉状、粒状或小于60毫米的块状物料。
    GTD型为胶带式,胶带中夹钢丝绳。适于提粉状或小于25毫米的颗粒状物料。普通胶带允许物料温度在80℃以下;耐热胶带允许物料温度在120℃以下。

    主要性能参数



    为了提升机运转平稳,能抵抗一定的外力作用,提升机中间机壳应设置固定支架。室外或无楼板厂房安装时,沿高度方向每隔10米设一室外支架,支架固定在附近建筑物的墙壁上。室内有楼板厂房安装时,每层楼板应设室内式固定支架。支架的种类和数量应在订货时注明,否则不供。
    GTH型的驱动装置列入表1;GTD型的驱动装置列入表2。表中采用双驱动的提升机,其左边和右边各设一台减速机和电动机。并设置一台辅助电动机以便检修。辅助电动机型号为JTC751A型,N=5.2KW,n=48转/分。

    斗式提升机所需动力按下式计算:
        GH
       N= ———
        240η
    式中:
    N—提升机所需功率,千瓦;
    G—提升机输送量,吨/时
    H—提升机高度(首尾轮中心距)H,米;
    η—传动效率。

GTH型斗式提升的驱动装置

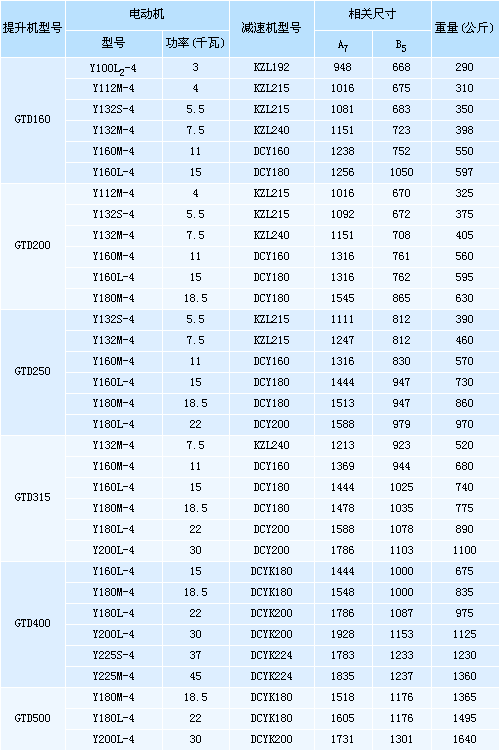

GTD型斗式提升的驱动装置
